Diagramme Pieuvre : maîtrisez l'analyse fonctionnelle pour optimiser vos produits et services
Comprendre les interactions entre un produit et son environnement peut s’avérer complexe lorsqu’on cherche à améliorer sa conception ou à créer quelque chose de nouveau. Le diagramme pieuvre, cet outil graphique d’analyse fonctionnelle issu de la méthode APTE, facilite la visualisation des relations entre votre produit et les éléments extérieurs qui l’entourent. Dans cet article, découvrez comment réaliser un diagramme et exploiter ce schéma pieuvre pour identifier clairement les fonctions principales et les contraintes de votre projet.
Simplifiez votre Gestion de projets
Transformez votre façon de travailler avec une plateforme qui adapte chaque processus à vos besoins, améliorant collaboration et productivité sur une interface intuitive.
Qu'est-ce qu'un diagramme pieuvre et pourquoi l'utiliser ?
Le diagramme pieuvre est un schéma qui illustre les relations entre un produit ou service et son environnement extérieur. Il tire son nom de sa forme visuelle où le produit se trouve au centre, entouré d’éléments extérieurs reliés par des lignes évoquant les tentacules d’une pieuvre.
Cet outil d’analyse fonctionnelle issu de la méthode APTE permet de visualiser clairement les interactions d’un système avec son milieu environnant. Il s’avère particulièrement utile dans un processus de conception ou d’amélioration, car il facilite l’identification des fonctions essentielles et des contraintes qui pèsent sur le produit ou service étudié.
70 % des défauts de conception repérés en fin de projet auraient pu être décelés dès l’analyse fonctionnelle initiale (source : AFNOR).
Les composants fondamentaux du diagramme pieuvre
Le diagramme pieuvre place le produit ou service au centre d’un cercle, entouré par les éléments de l’environnement avec lesquels il interagit.
Distinction entre Fonctions Principales et Fonctions Contraintes
| Caractéristique | Fonctions Principales | Fonctions Contraintes |
|---|---|---|
| Définition | But du produit, raison d'être | Impératifs que subit le produit, limitations |
| Objectif | Déterminer l'utilité du produit | Identifier les contraintes et limitations |
| Représentation Graphique | Ligne coupant le cercle central | Ligne ne coupant pas le cercle central |
| Exemple (Réveil) | Émettre une alarme pour réveiller l'utilisateur | Source d'énergie nécessaire au fonctionnement |
| Identification | Analyse des besoins auxquels le produit répond | Analyse des contraintes environnementales, techniques, économiques et réglementaires |
La terminologie technique utilisée dans un diagramme pieuvre inclut des expressions spécifiques qui permettent de clarifier le processus d’analyse. Les fonctions principales sont généralement signalées par les lettres FP près des traits qui matérialisent les liens coupant le cercle central, tandis que les fonctions contraintes sont indiquées par les lettres C à proximité des liaisons ne traversant pas ce cercle.
Attribuez une couleur dédiée aux fonctions principales et une autre aux contraintes ; vos lecteurs identifient les priorités en un coup d’œil.
Méthode de construction d'un diagramme pieuvre
L'identification des éléments extérieurs
Avant même de tracer le diagramme pieuvre, il est judicieux d’utiliser un diagramme bête à cornes pour clarifier le besoin auquel le produit doit répondre.
L’identification des éléments environnementaux pertinents dans un diagramme pieuvre implique d’analyser le tableau qui donne la fonction principale et les différentes contraintes imposées à l’objet étudié.

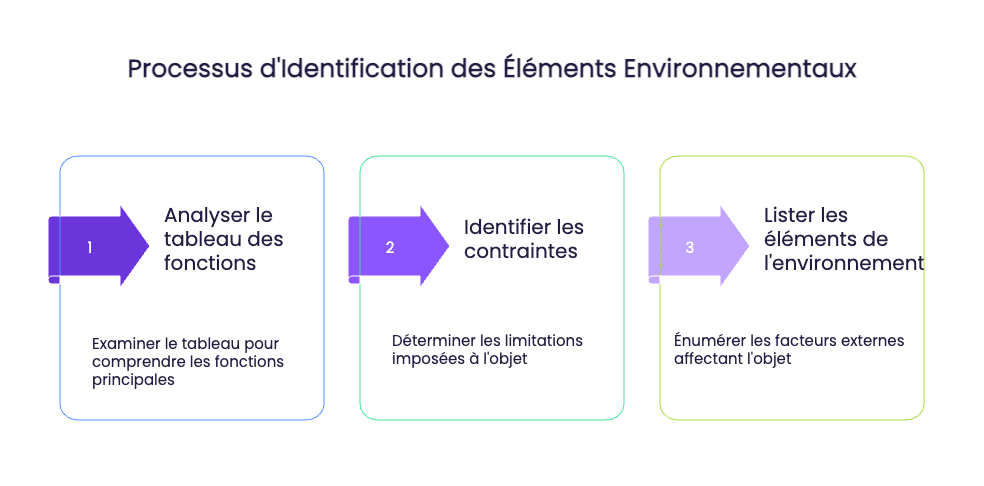

- Analyser le tableau des fonctions.
- Identifier les contraintes imposées.
- Lister les éléments de l’environnement.
Cette liste permet d’identifier les éléments pertinents pour le diagramme.
Une application de tableur comme monday.com peut aider à trier et organiser ces données avant la création du diagramme.
Voici quelques catégories d’éléments extérieurs à considérer.
- Identifier les utilisateurs du produit ou service.
- Considérer les ressources nécessaires (énergie, matériaux).
- Analyser les contraintes réglementaires et économiques.
- Evaluer les aspects environnementaux (recyclage).
Ces catégories aident à structurer l’analyse de l’environnement.
Il est important de ne garder que les éléments véritablement pertinents pour éviter de surcharger le diagramme. Le schéma doit rester simple et compréhensible afin de faciliter son interprétation par tous les intervenants du projet. Les fonctions principales et les contraintes les plus importantes doivent être mises en avant.
Pour la mise en œuvre opérationnelle des fonctions définies, les avantages du diagramme de Gantt en matière de planification sont complémentaires au diagramme pieuvre.
L'analyse des fonctions
Les fonctions principales d’un produit correspondent à son but, à sa raison d’être.
Les fonctions contraintes représentent les impératifs qu’un produit subit, ses limitations. Elles doivent être recensées en analysant les contraintes environnementales, techniques, économiques et réglementaires qui pèsent sur le produit ou service.
La représentation graphique

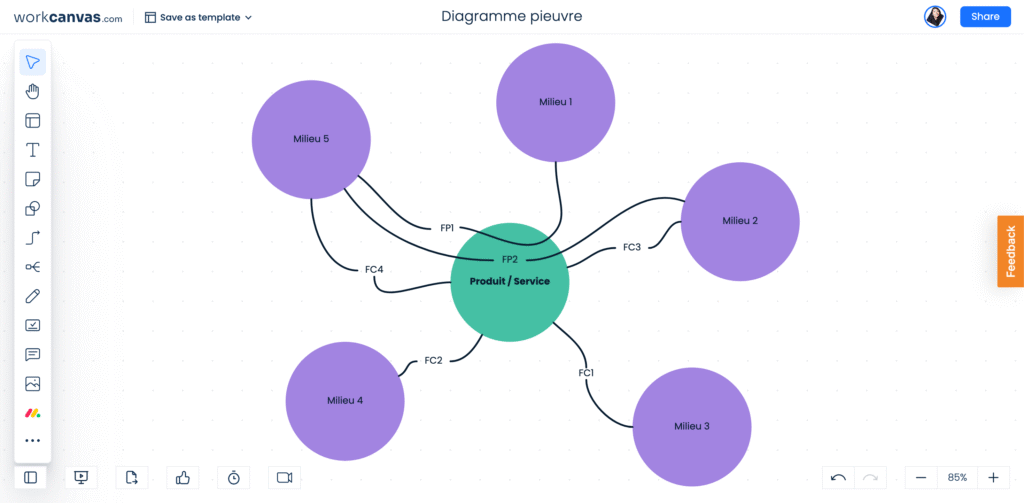

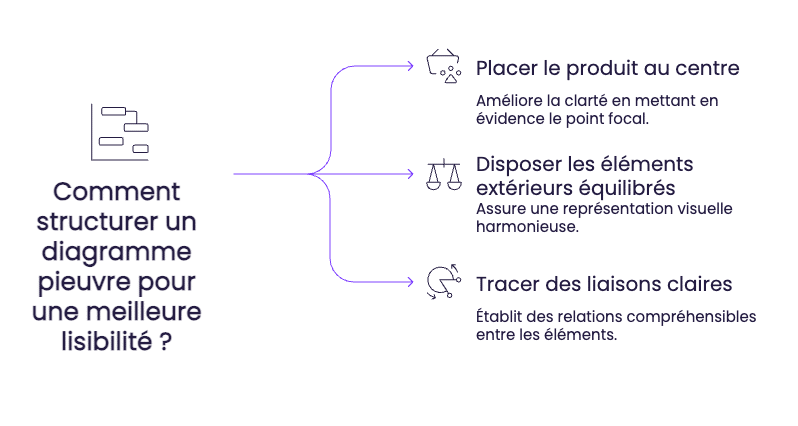

Pour une meilleure lisibilité, il est conseillé de placer le produit au centre du diagramme et de disposer les éléments extérieurs autour de manière équilibrée.
Les liaisons entre le produit et les éléments extérieurs doivent être tracées de manière à indiquer clairement les relations entre eux. Les fonctions principales font le lien entre l’utilisateur et l’élément extérieur sur lequel l’objet technique agit, tandis que les contraintes relient l’objet technique à un élément extérieur sans couper le cercle central.
Contactez nos experts
Notre équipe d’experts est à votre disposition pour vous conseiller et vous accompagner dans la mise en œuvre de solutions adaptées à vos enjeux professionnels. Contactez-nous pour une consultation personnalisée.
Applications et exemples concrets du diagramme pieuvre

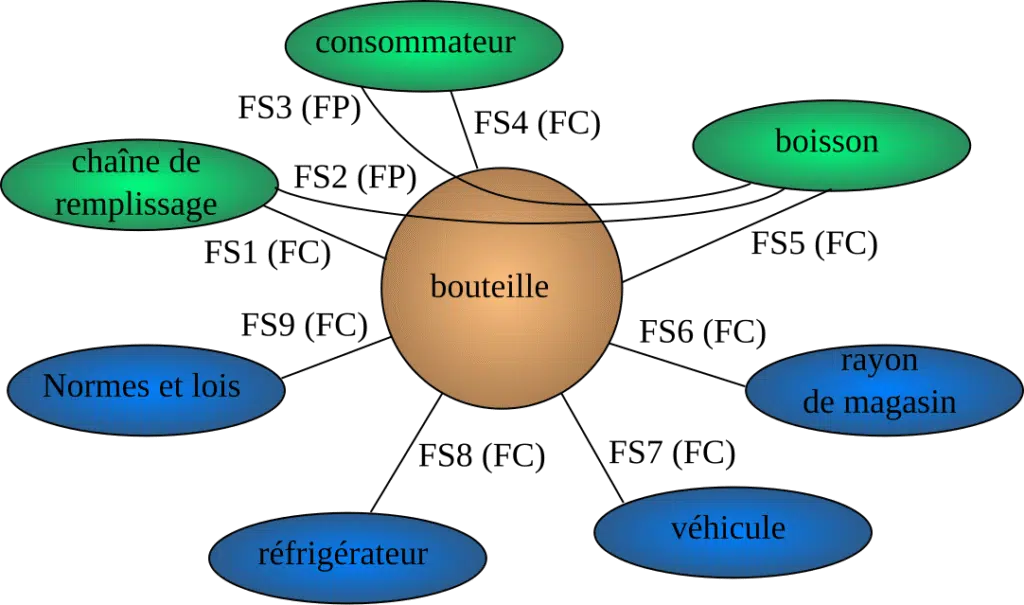

Exemple pour un produit physique
Le diagramme pieuvre permet d’analyser les interactions d’un objet comme une souris d’ordinateur avec son environnement.
L’analyse de ce produit révèle une fonction principale claire : mettre en relation l’utilisateur avec l’ordinateur. Les fonctions contraintes incluent les aspects liés à l’environnement d’utilisation, aux réglementations et à la source d’énergie nécessaire au fonctionnement.
Exemple pour un service
L’application du diagramme pieuvre s’étend également aux services, ce qui nécessite de se concentrer davantage sur les interactions avec les utilisateurs et les processus.
Dans le cas d’un service de livraison, la fonction principale consiste à transporter des marchandises d’un point à un autre, tandis que les contraintes englobent les délais, les restrictions légales et les ressources humaines nécessaires. Cette approche permet d’identifier les points d’amélioration potentiels dans la chaîne de valeur du service.
Application à l'innovation et l'éco-conception
Le diagramme pieuvre s’avère particulièrement utile dans les démarches d’innovation, car il permet d’identifier rapidement les fonctions sous-optimales d’un produit existant.
En matière d’éco-conception, cet outil offre une vision systémique des interactions entre le produit et son environnement au sens large. Il aide notamment à repérer les contraintes environnementales comme la consommation d’énergie, la recyclabilité des matériaux ou encore la durabilité des composants. Cette analyse facilite la conception de produits plus respectueux de l’environnement sans compromettre leurs fonctions principales.
Dans le cas d’un service de livraison, la fonction principale consiste à transporter des marchandises d’un point à un autre, tandis que les contraintes englobent les délais, les restrictions légales et les ressources humaines nécessaires. Cette approche permet d’identifier les points d’amélioration potentiels dans la chaîne de valeur du service.
Une bonne identification des contraintes permet aussi d’améliorer le suivi des tâches au sein du projet, en priorisant les éléments critiques.”
Outils et logiciels pour créer un diagramme pieuvre
Logiciels spécialisés en analyse fonctionnelle
Plusieurs outils dédiés à l’analyse fonctionnelle permettent de créer facilement des diagrammes pieuvre avec des fonctionnalités adaptées aux besoins spécifiques de cette technique.

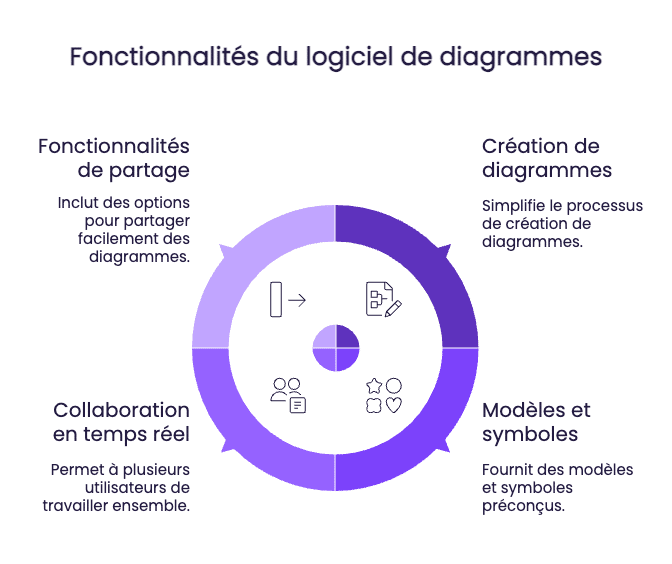

- Faciliter la création de diagrammes.
- Offrir des modèles et symboles dédiés.
- Permettre la collaboration en temps réel.
- Intégrer des fonctionnalités de partage.
Ces caractéristiques optimisent l’utilisation du logiciel.
Outils de conception graphique polyvalents
Les logiciels de diagramme généralistes constituent une alternative intéressante pour élaborer un diagramme pieuvre sans investir dans des solutions spécialisées.
Ces outils polyvalents présentent l’avantage d’être souvent plus accessibles et familiers pour les utilisateurs, mais ils manquent de fonctionnalités spécifiques à l’analyse fonctionnelle.
Ces logiciels permettent aussi de créer facilement un logigramme en ligne, utile pour représenter des processus décisionnels ou des scénarios logiques.
L’efficacité du travail collaboratif sur un diagramme pieuvre dépend en grande partie de la méthodologie adoptée et de l’organisation de l’équipe. La possibilité de travailler simultanément sur le même document, quelle que soit la localisation des membres de l’équipe, représente un atout considérable pour affiner l’analyse fonctionnelle d’un produit ou service. Une bonne pratique consiste à désigner un responsable qui coordonne les contributions et maintient la cohérence globale du diagramme.
Le diagramme pieuvre constitue un formidable outil d’analyse fonctionnelle pour représenter visuellement les interactions entre un produit et son environnement. Sa double capacité à identifier clairement les fonctions principales et les contraintes permet d’optimiser la conception de produits et services avec méthode et rigueur. Étant donné son efficacité remarquable, il devient judicieux de maîtriser cette représentation graphique pour transformer votre approche de conception et d’innovation. Une fois les fonctions et contraintes identifiées, elles peuvent être intégrées dans un tableau Kanban pour suivre l’évolution du projet en temps réel.
Solutions en ligne et collaboratives
Les plateformes en ligne se distinguent par leur capacité à faciliter le travail collectif en temps réel sur les diagrammes pieuvre.
| Solution | Avantages | Inconvénients |
|---|---|---|
| Lucidchart | Collaboration en temps réel, modèles dédiés, intégrations multiples | Peut nécessiter un abonnement payant pour des fonctionnalités avancées |
| Miro | Tableau blanc collaboratif, personnalisation, partage facile | Fonctionnalités spécifiques à l'analyse fonctionnelle moins développées |

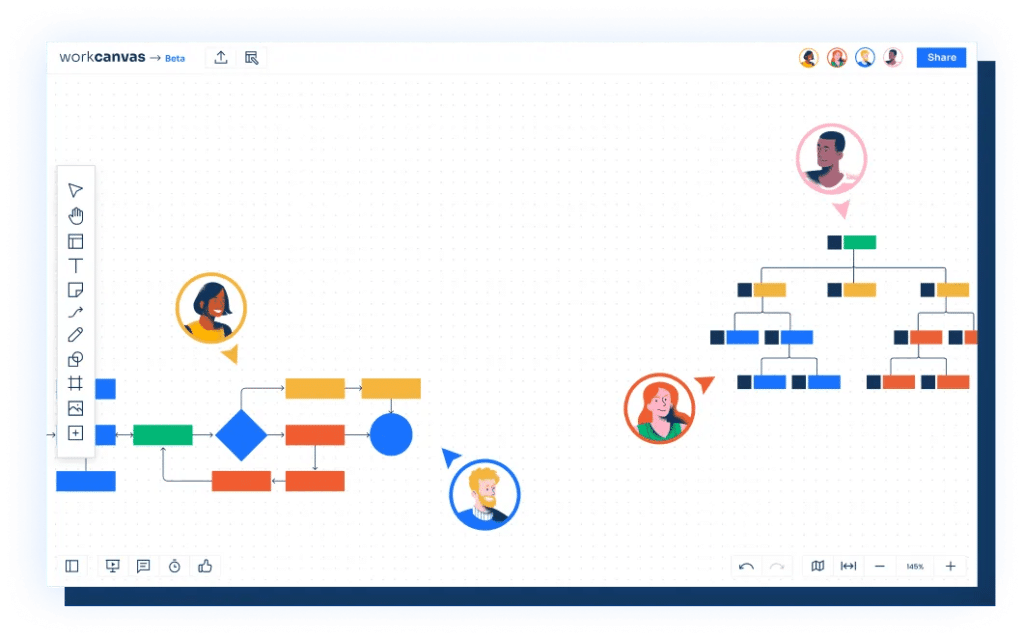

Structurez efficacement vos analyses fonctionnelles avec WorkCanvas
Vous avez identifié les fonctions principales et contraintes de votre produit grâce au diagramme pieuvre ? Il est temps de passer à l’étape suivante avec Workcanvas, la solution idéale de monday.com pour structurer visuellement vos analyses et accélérer vos projets.
Cet outil collaboratif vous permet de transformer vos schémas en plans d’action concrets, d’aligner facilement votre équipe et de fluidifier vos prises de décision.
Glissez-déposez vos idées, organisez-les par catégories, suivez leur évolution en temps réel… et gagnez en clarté à chaque étape du processus.
Essayez monday Work Management
Découvrez comment simplifier la gestion de projets et la collaboration d’équipe avec un essai gratuit. Expérience personnalisée, sans engagement.
FAQ
Bien qu'il n'y ait pas de fonctionnalité "diagramme pieuvre" intégrée dans Word, vous pouvez utiliser les outils disponibles pour en créer un. Vous pouvez notamment adapter les graphiques SmartArt, en utilisant des formes de base et des connecteurs pour illustrer les relations entre le produit/service et son environnement. Une autre option consiste à dessiner manuellement le diagramme avec les outils de dessin de Word.
Pour plus de flexibilité, vous pouvez aussi utiliser un logiciel de diagramme en ligne, puis importer le résultat dans Word sous forme d'image. N'oubliez pas que la clarté et la simplicité sont essentielles : utilisez des étiquettes claires et des connecteurs bien définis.
Les mots clés essentiels liés au diagramme pieuvre incluent : diagramme pieuvre (ou graphe des interactions), analyse fonctionnelle, et méthode APTE. D'autres termes importants sont : fonctions principales, fonctions contraintes, milieu extérieur, et cahier des charges fonctionnel.
Pour une compréhension plus large, considérez également : analyse de la valeur, optimisation, amélioration de la qualité, réduction des coûts de conception, et les termes produit/service, environnement, relations, et contraintes.
Pour construire un diagramme pieuvre complexe, commencez par un brainstorming des éléments extérieurs liés au projet. Identifiez les composants de l'environnement du produit/service qui sont nécessaires à la satisfaction du besoin de l'utilisateur, puis sélectionnez les éléments les plus importants pour le diagramme.
Ensuite, distinguez les fonctions principales (FP) des fonctions contraintes (FC). Les fonctions principales justifient la création de l'objet/service, tandis que les fonctions contraintes représentent les exigences ou limites auxquelles il doit s'adapter. Utilisez un logiciel de diagramme pour faciliter la création, puis collaborez avec votre équipe pour relire et améliorer le diagramme.
Le diagramme pieuvre est un outil d'analyse fonctionnelle utilisé dans le cadre de la méthode APTE pour représenter les fonctions de service d’un produit. Pour l'intégrer à d'autres outils d'analyse, il est important de comprendre sa place dans le processus d'analyse fonctionnelle et comment il interagit avec d'autres outils tels que le diagramme bête à cornes et le cahier des charges fonctionnel.
Le diagramme pieuvre peut également alimenter le diagramme FAST, en fournissant une vue d'ensemble des fonctions de service. Il peut aussi être utilisé comme une entrée pour le diagramme SADT, en fournissant une vue d'ensemble des interactions entre le produit et son environnement.
Lors de la création d'un diagramme pieuvre, un piège courant est d'oublier des éléments importants de l'environnement du produit ou service. Pour éviter cela, réalisez un brainstorming initial pour rassembler toutes les idées concernant les fonctions principales et les contraintes.
Un autre piège est de ne pas attribuer un niveau d'importance aux différentes fonctions et contraintes. Il est essentiel de distinguer clairement les fonctions et contraintes principales de celles qui sont moins importantes. Enfin, définissez correctement les relations entre le produit et son environnement, en distinguant les fonctions principales des fonctions contraintes.
